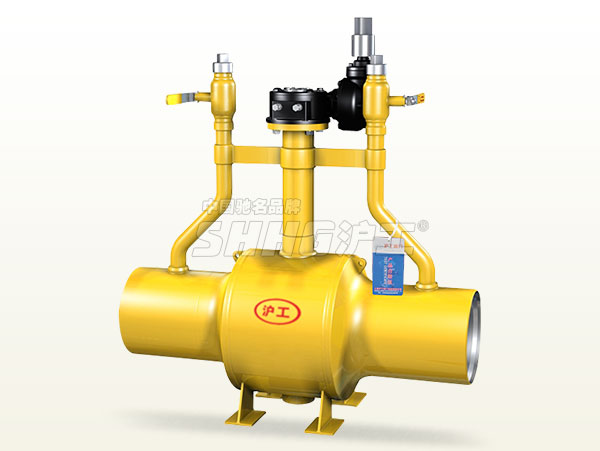

放散式全焊接球阀
[放散式全焊接球阀材质]
1、阀体：碳钢ST37.0，A106-B；20号钢
2、球体：不锈钢304或316
3、阀杆：2Cr13
4、阀杆密封：全氟像胶
5、球体密封：RTFE（PTFE+C）
[放散式全焊接球阀用途]
1、城市燃气：燃气输出管道、主干线及各支线供应管道等。
2、集中供热：大型供热设备输出管线、主干线、支线。
3、热交换机：管道及各回路启闭。
4、钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。
5、各种工业设备、各种热处理管道、各种工业煤气和热力管道。
[标准参数]
| 设计标准 |
GB/T 12237、API 608、BS 5351 |
| 连接标准 |
ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592、HG/T 20615 |
| 结构长度 |
GB/T 12221、ASME B16.10 |
| 压力试验 |
GB/T 13927、API 598、GB/T 26480 |
| 压力-温度等级 | ASME B16.34、GB/T 12224 |
[主要外形尺寸]
| DN(mm) | NPS(in) | d | D | D1 | L | A | H2 | H1 |
| 150 | 6 | 150 | 168 | 273 | 1000 | 400 | 客户指定 | 177 |
| 200 | 8 | 200 | 219 | 356 | 1100 | 400 | 207 | |
| 250 | 10 | 250 | 273 | 426 | 1100 | 400 | 249 | |
| 300 | 12 | 300 | 325 | 510 | 1230 | 500 | 298 | |
| 350 | 14 | 334 | 356 | 560 | 1350 | 500 | 315 | |
| 400 | 16 | 387 | 406 | 630 | 1480 | 500 | 380 | |
| 500 | 20 | 489 | 508 | 813 | 1720 | 600 | 487 | |
| 600 | 24 | 590 | 610 | 990 | 1800 | 650 | 578 | |
| 700 | 28 | 686 | 711 | 1140 | 1950 | 700 | 660 | |
| 800 | 32 | 781 | 813 | 1320 | 2150 | 800 | 752 | |
| 900 | 36 | 876 | 914 | 1480 | 2400 | 800 | 852 | |
| 1000 | 40 | 978 | 1020 | 1620 | 2600 | 800 | 954 |
