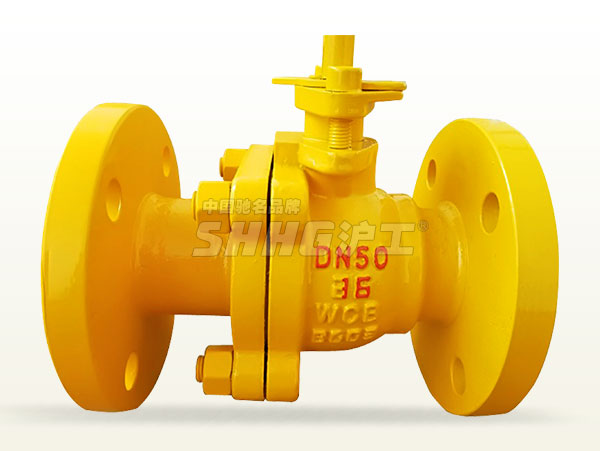

天然气球阀
阀门型号：Q41F
连接方式：1-内螺纹；6-对焊；4-法兰。
压力等级：150~600LB,1.6MPa~ 4.0MPa
产品规格：1/2" ~ 40" , DN15 ~ 1000mm
产品材质：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选。
适用温度：-29℃≤t≤150 ℃（跟阀体材质及密封面材质不同所承温有差异）
适用介质：水、石油、天然气及酸碱介质等
驱动方式：电动、手动、蜗轮驱动、齿轮驱动等
[标准参数]
| 设计标准 |
GB/T 12237、API 608、BS 5351 |
| 连接标准 |
ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592、HG/T 20615 |
| 结构长度 |
GB/T 12221、ASME B16.10 |
| 压力试验 |
GB/T 13927、API 598、GB/T 26480 |
| 压力-温度等级 | ASME B16.34、GB/T 12224 |
[适应工况]
1、城市煤气：煤气输出管道、主干线及各支线供应管道等。
2、集中供热：大型供热设备输出管线、主干线、支线。
3、热交换机：管道及各回路启闭。
4、钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。
5、各种工业设备：各种热处理管道、各种工业煤气和热力管道。
[主要外形连接尺寸]
| DN（mm） | 公称直径 | H | D | L | H1 | H2 | A | WT（kg） |
| 50 | 40 | 89 | 165 | 230 | 40 | 105 | 250 | 9 |
| 65 | 50 | 108 | 185 | 270 | 40 | 115 | 275 | 11 |
| 80 | 65 | 133 | 200 | 280 | 50 | 135 | 275 | 13 |
| 100 | 80 | 159 | 220 | 300 | 55 | 155 | 365 | 22 |
| DN(mm) | 公称直径 | H | D | L | H1 | H2 | ds | I | WT(kg) |
| 125 | 100 | 193 | 250 | 325 | 75 | 172 | 24 | 40 | 32 |
| 150 | 125 | 219 | 285 | 350 | 80 | 190 | 30 | 50 | 45 |
| 200 | 150 | 273 | 340 | 400 | 80 | 217 | 30 | 60 | 68 |
| 250 | 200 | 351 | 405 | 520 | 80 | 256 | 50 | 84 | 140 |
| 300 | 250 | 425 | 460 | 630 | 90 | 303 | 60 | 105 | 210 |
| 350 | 300 | 508 | 520 | 650 | 90 | 345 | 60 | 110 | 335 |
| 400 | 350 | 610 | 580 | 760 | 105 | 410 | 70 | 120 | 550 |
| 500 | 400 | 680 | 715 | 910 | 120 | 460 | 90 | 150 | 860 |
