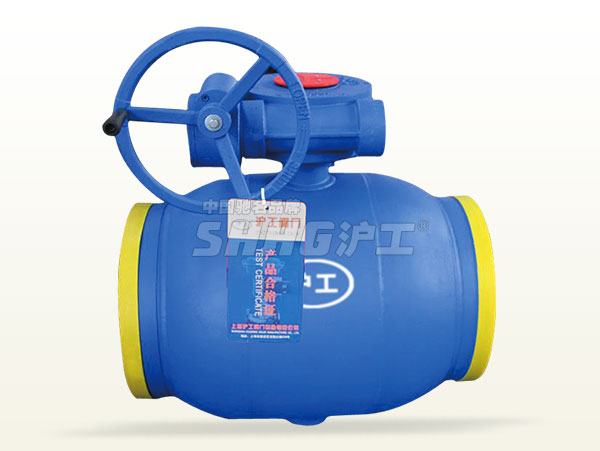

Q367F焊接式固定球阀总体概述:
全焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的,其使用寿命远远大于铸钢球阀,全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用,不需要维护,安装简单,使阀门的安装别的更为便捷。
Q367F焊接式固定球阀用途:
城市煤气:煤气输出管道、主干线及各支线供应管道等。
集中供热:大型供热设备输出管线、主干线、支线。
热交换机:管道及各回路启闭。
钢铁厂:各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备:各种热处理管道、各种工业煤气和热力管道。
Q367F焊接式固定球阀特性:
1.本阀门采用碳钢无缝钢管压制成型整体式焊接球阀。
2.阀杆采用AISI303不锈钢、阀体采用AISI304不锈钢,经精加工研磨制作,具有优良密封性能及耐腐蚀性能。
3.密封采用碳强化PTFE斜面弹性密封圈负压在球面上,使密封达到零泄漏,使用寿命长等优点。
4.本阀门连接方式:有焊接、螺纹、法兰等供用户选择。传动方式:采用手柄、涡轮、气动、电动等传动结构、开关灵活轻便。
5.本阀门结构紧凑、重量轻、易于保温、便于安装。
6.一体式焊接球阀吸取国外先进技术,结合国内实际情况研制而成,以国产代替进口,填补国内空白。广泛应用于天然气、石油、供热、化工及热电管网等长输管线领域。
一体式全焊接球阀,不会有外部泄漏等现象,由于阀座是由碳化特氟隆密封环及咖弹簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高。由于阀体材料跟管道材质一样,不会出现应力不均,也不会由于车辆经过地面时而产生变形,管道耐老化。密封环本体采用含量20%C(碳素)的PTFE材质,保障完全无泄漏(0%)。
Q367F焊接式固定球阀参数说明:
阀门型号:Q41F,Q61,Q47,Q67等
连接方式:6-对焊;4-法兰。
压力等级:150~600LB,1.6MPa~ 4.0MPa
产品规格:1/2" ~ 40" , DN15 ~ 1000mm
产品材质:碳钢,WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选。
适用温度:-29℃≤t≤150 ℃(跟阀体材质及密封面材质不同所承温有差异)
适用介质:水、石油、天然气及酸碱介质等
驱动方式:电动、手动、蜗轮驱动、齿轮驱动等
Q367F焊接式固定球阀主要外形尺寸:
ANSI Class150 PN1.6 压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
公称通径 |
NP |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
32" |
36" |
40" |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
球孔直径 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
686 |
781 |
876 |
978 |
|
L |
RF |
178 |
203 |
229 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
1067 |
1245 |
1372 |
1524 |
1753 |
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1956 |
|
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
580 |
640 |
730 |
980 |
1010 |
|
H |
165 |
90 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
680 |
760 |
870 |
980 |
1040 |
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
E |
|
|
|
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
83 |
123 |
123 |
|
F |
|
|
|
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
580 |
650 |
650 |
735 |
735 |
|
重量(kg) |
24 |
50 |
75 |
195 |
280 |
440 |
570 |
800 |
1480 |
2350 |
2400 |
4050 |
6160 |
7200 |
8700 |
12500 |
ANSI Class300 PN2.5 PN4.0压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
公称通径 |
NP |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
32" |
36" |
40" |
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
球孔直径 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
686 |
781 |
876 |
978 |
|
L |
RF |
178 |
203 |
229 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1956 |
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1956 |
|
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
580 |
640 |
730 |
810 |
910 |
|
H |
165 |
90 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
680 |
760 |
870 |
980 |
1040 |
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
E |
|
|
|
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
83 |
123 |
123 |
|
F |
|
|
|
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
580 |
650 |
650 |
735 |
735 |
|
重量(kg) |
30 |
58 |
95 |
210 |
318 |
440 |
575 |
800 |
1840 |
2700 |
2890 |
4640 |
6700 |
7810 |
9480 |
13800 |
