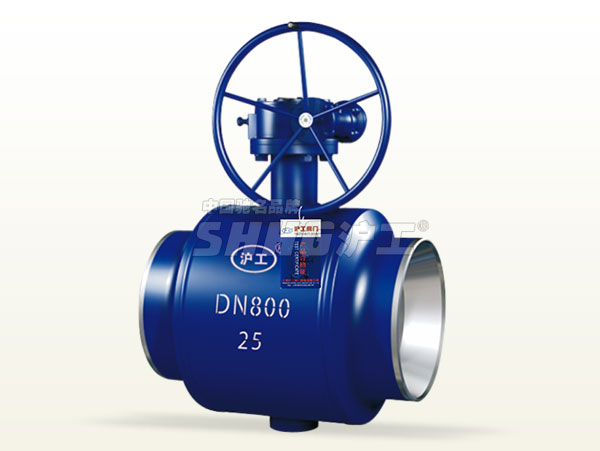

固定蜗轮式全焊接球阀

Q367F焊接式固定球阀总体概述：

全焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，其使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用，不需要维护，安装简单，使阀门的安装别的更为便捷。

Q367F焊接式固定球阀用途：
城市煤气：煤气输出管道、主干线及各支线供应管道等。
集中供热：大型供热设备输出管线、主干线、支线。
热交换机：管道及各回路启闭。
钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备：各种热处理管道、各种工业煤气和热力管道。

Q367F焊接式固定球阀特性：

1.本阀门采用碳钢无缝钢管压制成型整体式焊接球阀。
2.阀杆采用AISI303不锈钢、阀体采用AISI304不锈钢，经精加工研磨制作，具有优良密封性能及耐腐蚀性能。
3.密封采用碳强化PTFE斜面弹性密封圈负压在球面上，使密封达到零泄漏，使用寿命长等优点。
4.本阀门连接方式：有焊接、螺纹、法兰等供用户选择。传动方式：采用手柄、涡轮、气动、电动等传动结构、开关灵活轻便。
5.本阀门结构紧凑、重量轻、易于保温、便于安装。
6.一体式焊接球阀吸取国外先进技术，结合国内实际情况研制而成，以国产代替进口，填补国内空白。广泛应用于天然气、石油、供热、化工及热电管网等长输管线领域。

一体式全焊接球阀，不会有外部泄漏等现象，由于阀座是由碳化特氟隆密封环及咖弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量20%C（碳素）的PTFE材质，保障完全无泄漏（0%）。

Q367F焊接式固定球阀参数说明：
阀门型号：Q41F，Q61，Q47,Q67等
连接方式：6-对焊；4-法兰。
压力等级：150~600LB,1.6MPa~ 4.0MPa
产品规格：1/2" ~ 40" , DN15 ~ 1000mm
产品材质：碳钢，WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选。
适用温度：-29℃≤t≤150 ℃（跟阀体材质及密封面材质不同所承温有差异）
适用介质：水、石油、天然气及酸碱介质等
驱动方式：电动、手动、蜗轮驱动、齿轮驱动等

Q367F焊接式固定球阀主要外形尺寸：

ANSI Class150 PN1.6 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NP	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	203	229	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
L	BW	216	283	305	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1956
H1		100	110	130	175	210	274	305	340	395	440	470	580	640	730	980	1010
H		165	90	200	270	300	380	420	450	530	560	605	680	760	870	980	1040
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量(kg)		24	50	75	195	280	440	570	800	1480	2350	2400	4050	6160	7200	8700	12500

ANSI Class300 PN2.5 PN4.0压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NP	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	203	229	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1956
L	BW	216	283	305	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1956
H1		100	110	130	175	210	274	305	340	395	440	470	580	640	730	810	910
H		165	90	200	270	300	380	420	450	530	560	605	680	760	870	980	1040
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量(kg)		30	58	95	210	318	440	575	800	1840	2700	2890	4640	6700	7810	9480	13800
